Jaulas de Faraday para salas de resonancia magnética

Jaula de Tesla

¿Qué es la Jaula de Faraday?

Las  jaulas de Faraday son una parte fundamental e imprescindible de un equipo de Resonancia Magnética, entre otros accesorios de protección radiológica.

El Imán MRI está situado en un recinto especialmente construido con materiales eléctricamente conductivos para evitar que las ondas de radio y fuertes campos magnéticos generados por esta interfieran con otros equipos.

La función de la Jaula de Faraday es eliminar la interferencia de radiofrecuencias del exterior para que no afecten la recepción y generación de imágenes, así como evitar la emisión de fuertes campos magnéticos generados por esta al exterior del recinto.

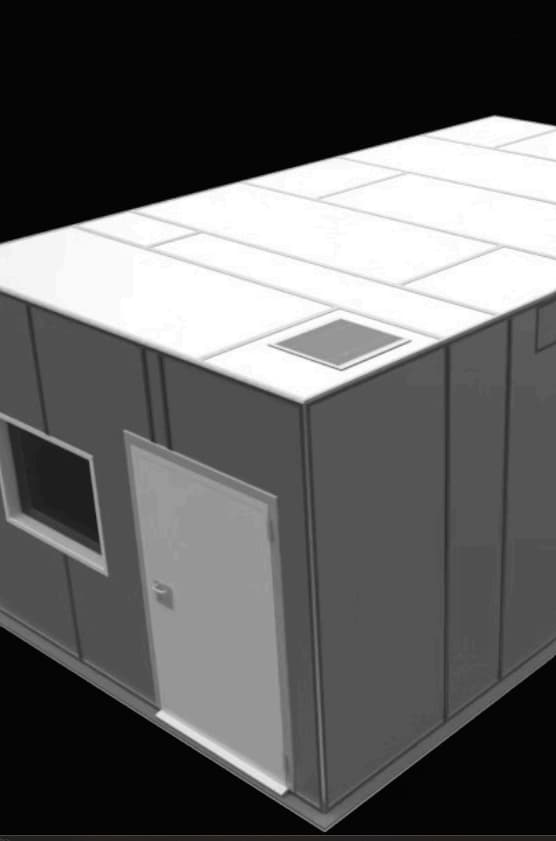

EL recinto de RF se basa en una caja metálica que rodea el Imán e impide que entren o salgan ondas electromagnéticas, manteniendo un campo eléctrico nulo. En la parte superior encontramos la salida del Tubo de Quench.

Las ondas de radio especificas pueden varias según el tipo de Resonancia Magnética instalada.

Nuestros estándares de fabricación cumplen con los requisitos técnicos de los diferentes fabricantes de Equipos MRI.



JAULA DE FARADAY: Estándares de fabricación y garantía de calidad

NORMAS:

  • MIL-STD-285. MIL-STD-220A, Método de pérdida de inserción para filtros de radiofrecuencia.
  • MIL-STD-285, Método de Medidas de Atenuación para Electromagnética Cajas de blindaje para fines de pruebas electrónicas.
  • UL-1283, Estándar para la seguridad – filtros electromagnéticos de la interferencia.

REQUISITOS DE CONSTRUCCIÓN PARA JAULA DE FARADAY:

El blindaje de la sala de resonancia magnética debe cumplir los siguientes criterios de Especificaciones suministradas por el fabricante del equipo de MRI:

  •  Atenuación del campo magnético.
  •  Atenuación del campo eléctrico.
  •  Atenuación de la onda plana.
  •  Atenuación del sonido.
  • TIERRA: La estructura del escudo debe estar conectada a tierra eléctricamente en un solo punto, con Resistencia mínima a tierra alterna de 1.000 ohmios.



CASO PRÀCTICO

TEST DE JAULA DE FARADAY PARA EMPRESA – ¿CÓMO FUNCIONA?

1.OBJETO

Realización de pruebas-test de Radiofrecuencia para Jaula de Faraday o Jaula de Tesla. Resonancia Magnética 3 T Siemens.

2. FECHA

Las diferenciadas pruebas se realizaron el 30 DE AGOSTO DEL 2018.

3. NORMAS DE ACEPTACION

El objetivo de un blindaje lo marca la norma MIL-STD 285, NSA 65-6, 73-2 y NSA IEEE STD 299 a 1997, con el fin de garantizar el más alto nivel de rendimiento siguiendo estas normas y, finalmente, asegurar que la jaula de faraday supere las siguientes especificaciones:

4. APARATOLOGÍA UTILIZADA

  •  Analizador de Espectro: Rohde & Schwarz FSH6
  • Generador de RF : Rohde & Schwarz SMC100A



5. RESULTADOS DEL TEST

6. CRITERIOS DE ACEPTACIÓN



7. PROCEDIMIENTO DE MEDICIÓN MAGNÉTICA

8.CONCLUSIONES DEL IMPACTO DE LA  JAULA DE FARADAY

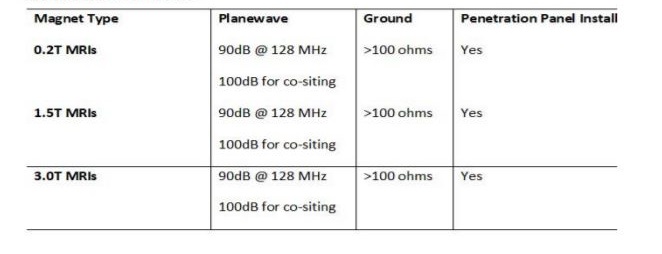

Atenuación de mínima según los Estándares MIL-STD 285, NSA 65-6, 73-2 y NSA IEEE STD 299 : 101-103 Db

Preguntas Frecuentes

Diseño e Instalación de Jaulas de Faraday profesionales

¿Se pueden modificar las medidas de la Jaula de Faraday/Cabina in situ?

Nos caracterizamos por tener la capacidad de poder modificar las medidas de la Jaula de Faraday/Cabina una vez se ha empezado la obra, adaptándonos a las circunstancias del entorno y preferencias de nuestros clientes.

¿Cuáles son las molestias provocadas durante la instalación?

Se debe tener en cuenta la situación en donde se vaya a realizar la instalación y los respectivos trabajos para adaptarnos a la situación y causar las menores molestias posibles.

Durante la instalación, ¿se va a entorpecer el funcionamiento habitual del hospital/clínica?

Depende de la situación real de las instalaciones, es decir, espacio o accesos disponibles, intentamos, en la medida de lo posible, acotar la zona de trabajo para tener espacio de entrada y salida y flexibilizar horarios para que el cliente pueda realizar con normalidad su actividad.

¿Cuáles son las calidades de nuestros materiales e instalaciones?

Seguimos y mejoramos los estándares de calidad que la industria aconseja, bajo las normas vigentes utilizando materiales de la mejor calidad para obtener unos resultados excelentes.

¿Se pueden utilizar los mismos materiales ya existentes en el hospital/clínica para la instalación?

En caso de que nuestro cliente quiera mantener los materiales ya existentes en sus instalaciones, estudiamos la propuesta e instalación para comprobar la viabilidad y poder adaptarnos a los gustos y necesidades.

¿La Jaula de Faraday/Cabina está acústicamente aislada?

La Jaula de Faraday/Cabina incluye unos componentes que la aíslan acústicamente del exterior cumpliendo los requisitos legales vigentes. Además, si el cliente lo requiere, se pueden implementar extras que aumenten dicho aislamiento.
